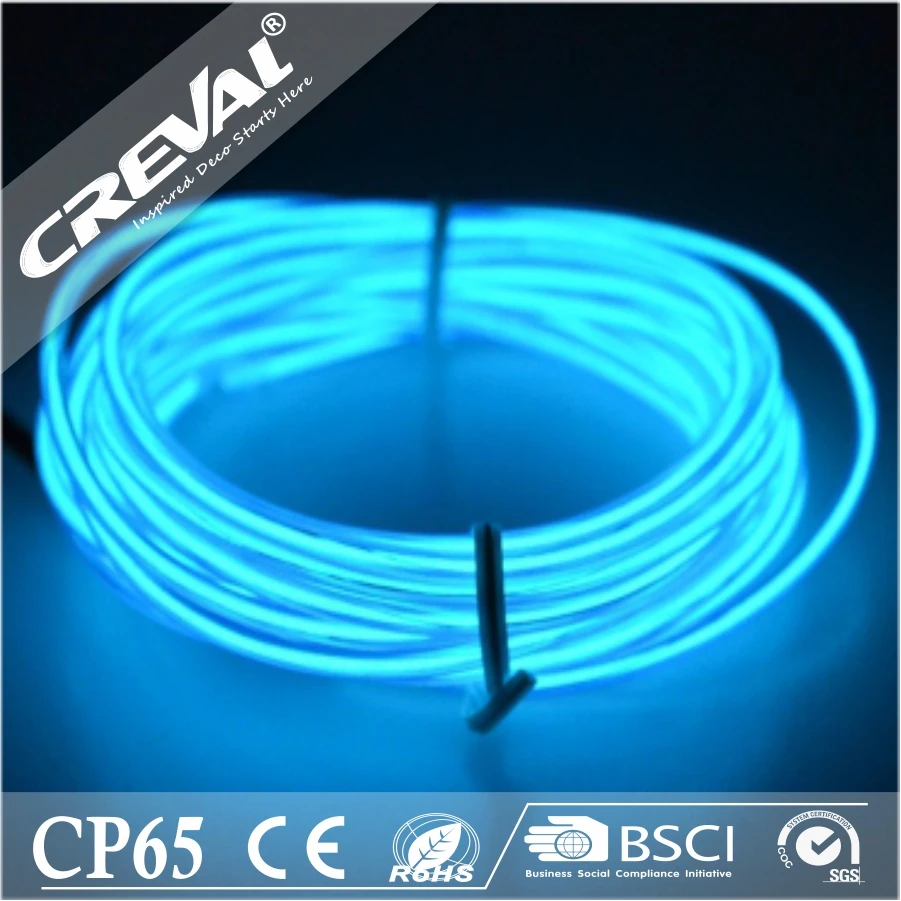

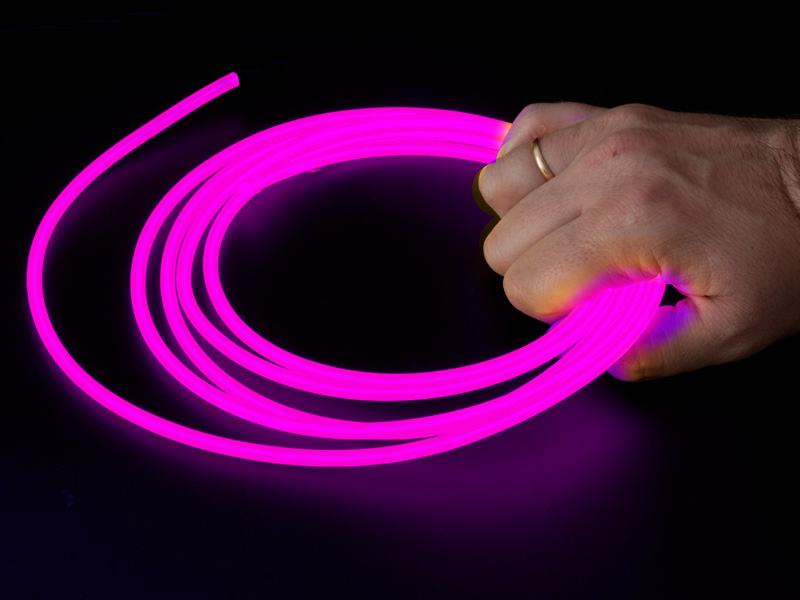

Электролюминесцентный провод (холодный неон)
Электролюминесцентный провод (холодный неон) является гибким источником света нового поколения.
Благодаря своим механическим и конструктивным особенностям, является лучшим альтернативным решением в тех областях, где обычно используют дюралайт или неоновые лампы, а по целому ряду показателей (надежность, цена, простота установки и др.) - превосходит обычные материалы.
Он легко режется и паяется в любом месте, питание осуществляется только с одной стороны , что освобождает от необходимости делать при монтаже так называемую "обратную связь", провод можно нарезать любыми отрезками, и подпаивать бытовым паяльником.
Хорошая влагозащищенность светящейся поверхности позволяет использовать электролюминесцентные провода даже, как украшение в аквариумах и бассейнах! Отсутствие выделения тепла при эксплуатации дает возможность использовать шнуры в самых различных местах
Характеристики.
Напряжение питания: 20-220В, оптимальное напряжение: 120В.
Рабочая частота: 50-5000Гц, оптимальная частота: 1500-2000Гц.
Яркость при 120В. 200-2000Гц: 90 cd/m2 – 126cd/m2. и 190-230cd/m2 для серии SH
Потребляемая мощность при 120В. 200-2000Гц: 0.2 Вт/м – 1.2 Вт/м.
Температурный режим работы от -30 до +70°С
Срок службы - не менее 10 000 часов.
Основные цвета: белый, желтый, оранжевый, синий, голубой, зеленый, салатовый, красный, розовый, фиолетовый, лайм.
Наша компания предлагает холодный неон следующих видов:
СЕРИЯ S – имеет стандартное свечение, применяется для отделки интерьеров, для декоративной подсветки деревьев, клумб, дорожек и т.д.
Диаметр: 0.9 мм, 1.2 мм, 2.3 мм, 3.2 мм, 5.0 мм.

СЕРИЯ SD - имеет стандартное свечение, имеет шлейф. Очень удобный при декоррировании одежды, мебели, салонов авто и т.д.
Диаметр: основной 2.3 мм, возможны другие на заказ.

СЕРИЯ S2 - имеет повышенное свечение за счет двух светящихся жил.
Диаметр: 3.2 мм, 5.0 мм.


СЕРИЯ ST - имеет повышенное свечение, за счет использования более современных материалов при изготовлении. Применяется в интерьерной и экстерьерной подсветки, внутренней и наружной рекламе и т.д.
Диаметр: 1.4 мм, 2.3 мм, 3.2 мм, 5.0 мм.

СЕРИЯ SH - имеет повышенное свечение, за счет более толстой светящийся жилы и использования более современных материалов при изготовлении.
Применяется в интерьерной и экстерьерной подсветки, внутренней и наружной рекламе и т.д
Диаметр: 0.9 мм и 2.6 мм, возможны другие на заказ.

Является самым ярким на сегодняшний день.
СЕРИЯ SF - Новая серия, «бегущий огонек», идеально подходит для рекламы, подсветки интерьеров, и т.д. Имеет более долгий срок службы.
Диаметр: 1.4 мм, 2.3 мм, 3.2 мм, 5.0 мм.

СЕРИЯ SG - выполнена в виде «косички», состоит из трех проводов по 0.8 мм, имеет шлейф. Применяется в декоре.
Диаметр: 2.2 мм и 2.8 мм

СЕРИЯSM - «мультиколор» изготовлен на основе серии SH. Используется в декоре.
Диаметр: 5.0 мм

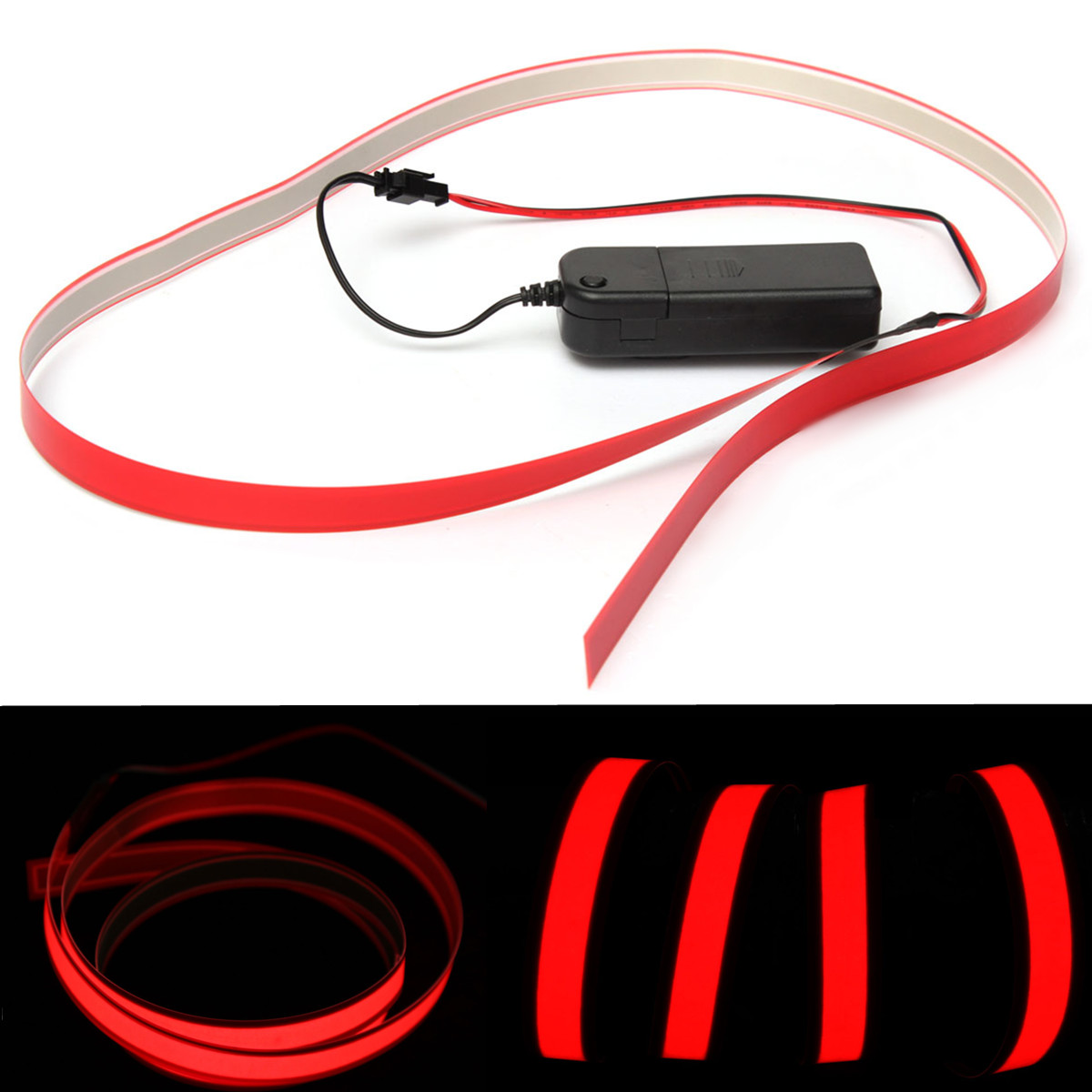

Инверторы

Подключение электролюминесцентного провода (холодного неона) осуществляется через инверторы, подключение без инверторов ЗАПРЕЩЕНО.
Инверторы подразделяются по питанию:
питание от батареек (ААА или «таблетки»)- подключение до 10 метров неона;
питание от сети 12 вольт (или 24 вольта)- подключение до 50 метров неона;
питание от сети 220 вольт.- подключение до 200 метров неона.
также инверторы подразделяются по режимам свечения:
свечение;
свечение + мерцание;
свечение + два режима мерцания(медленное,быстрое);
регулируемое мерцание (задается любая частота мерцания);
звукоактивные (реагируют на звук, по типу «цветомузыки»);
специальный инверторы для подключения серии SF «бегущий огонек».
и по длине подключаемого холодного неона:
0-2 м;
0-4 м;
0-6 м;
0-8 м;
0-10 м;
10-30 м;
20-50 м;
50-100 м.
Инверторы на 12 вольт, также могут подключаться к сети 220 вольт через адаптер. Максимальная длина, которую можно подключить к одному инвертору, составляет 100 м (на заказ возможно изготовить инверторы с подключением холодного неона до 200м).
Если инвертор рассчитан, например, на 50 метров к нему можно подключить 50 метров неона или 10 отрезков по 5 метров, 5 отрезков по 10 метров и т.д. При этом необходимо учитывать длину соединительных проводов.
Также, при выборе инвертора, необходимо учитывать, что для холодного неона серий SH,ST и SM нужен инвертор, рассчитанный на большую длину. Например для 5 м. неона серии SH , инвертор должен быть рассчитан на 10 м. и т.д.

ИНВЕРТОРЫ С ПИТАНИЕМ ОТ БАТАРЕЕК


Инверторы с питанием от батарейки 9 вольт. Возможно подключение к 220A/C через адаптер

РАЗМЕР: 626030 мм

EL-10A- имеет режим свечения, мерцания. Регулируется яркость и скорость мерцания. Подключается до 10 метров неона

Инверторы с питанием от двух батареек АА, идеально подходят для костюмированных шоу, имеет клипсу, для крепления на одежде

РАЗМЕР: 1063327 мм

EL-5A- имеет режим свечения, быстрого и медленного мерцания.Подключается до 5 метров неона
EL-2S- Звукоактивный+ имеет режим свечения.Подключается до 2 метров неона

ESF-3A- имеет режим свечения, для серии "бегущий огонек".Подключается до 3 метров неона

Инверторы с питанием от трех батареек AG 13. Выполнен в виде "карабина", может использоваться для рюкзаков

РАЗМЕР: 603616 мм

EL-08A- имеет режим свечения и мерцания.Подключается до 0,8 метра неона

Инвертор ВЛАГОНЕПРОНИЦАЕМЫЙ с питанием от двух батареек АА. Может использоваться под водой, идеально подходит для водных шоу

РАЗМЕР: Ф28118 мм

EL-2W- имеет режим свечения и мерцания.Подключается до 2 метров неона

Инверторы с питанием от четырех батареек AАА .Возможно подключение к 220АС через адаптер

РАЗМЕР: 915622 мм

EL-4-8- имеет режим поочередного мерцания.

Инвертор подключается источнику питания 3DC. Миниатюрный размер позволяет скрытое использование, например для подсветки букетов

РАЗМЕР: Ф128 мм

EL-0,5(F)- имеет режим свечения (или мерцания).Подключается до 0.5 метров неона

ИНВЕРТОРЫ С ПИТАНИЕМ ОТ 12 V DC


Инверторы подключаются к источнику питания 12 DC или к 220 АС через адаптер

РАЗМЕР: 533329 мм

EL-F6- имеет режим свечения и мерцания. Подключается до 6 метров неона

EL-F12- имеет режим свечения и мерцания. Подключается до 12 метров неона

EL-F20- имеет режим свечения и мерцания. Подключается до 20 метров неона

Инверторы подключаются к источнику питания 12 DC или к 220 АС через адаптер

РАЗМЕР: 845232 мм

EL-8-8- имеет режим поочередного мерцания. Подключается 8 отрезеов неона. Общая длинна отрезков не должна превышать 20 метров

Инверторы подключаются к источнику питания 12 DC или к 220 АС через адаптер

РАЗМЕР: 675131 мм

EL-10S- ЗВУКОАКТИВНЫЙ +имеет режим свечения . Подключается до 10 метров неона

EL-20S- ЗВУКОАКТИВНЫЙ +имеет режим свечения . Подключается до 20 метров неона

Инверторы подключаются к источнику питания 12 DC или к 220 АС через адаптер

РАЗМЕР: 856535 мм

EL-50- имеет режим свечения .Подключается до 50 метров неона

EL-ESF-2- имеет режим свечения.Для серии SF "бегущий огонек". Подключается до 10 метров неона

EL-ESF-3- имеет режим свечения.Для серии SF "бегущий огонек". Подключается до 20 метров неона

EL-ESF-4- имеет режим свечения.Для серии SF "бегущий огонек". Подключается до 50 метров неона

ИНВЕРТОРЫ С ПИТАНИЕМ ОТ 220 V АС


Инверторы подключаются к источнику питания 220 АС

РАЗМЕР: 856535 мм

ELL-206- имеет режим свечения,быстрого и медленного мерцания. Подключается до 5 метров неона

ELL-207- имеет режим свечения,быстрого и медленного мерцания. Подключается до 10 метров неона

Инверторы подключаются к источнику питания 220 АС

ELL-208- имеет режим свечения. Подключается до 20 метров неона

ELL-209- имеет режим свечения и мерцания. Подключается до 50 метров неона

ELL-2091- имеет режим свечения. Подключается до 50 метров неона

ELL-210- имеет режим свечения. Подключается до 100 метров неона

EL-ESF-5- имеет режим свечения. Для серии SF "бегущий огонек". Подключается до 10 метров неона

EL-ESF-6- имеет режим свечения. Для серии SF "бегущий огонек". Подключается до 20 метров неона

EL-ESF-7- имеет режим свечения. Для серии SF "бегущий огонек". Подключается до 50 метров неона

Инверторы подключаются к источнику питания 220 АС

РАЗМЕР: 1288041 мм

ELL-211- имеет режим свечения +регулируется яркость и частота мерцания. Имеет предахронитель. Подключается до 50 метров неона

Инверторы подключаются к источнику питания 220 АС

РАЗМЕР: 16515075 мм

ELL-2111- имеет режим свечения +регулируется яркость и частота мерцания. Имеет предахронитель. Подключается до 100 метров неона


Технические показатели
Электролюминесцентный провод

1. Технические показатели серий S,SD,ST,SH,SM
1.1 Рабочее напряжение:50-120V,оптимальное напряжение: 110V?
1.2 Рабочая частота:800MHZ-1200HZ,оптимальная частота:1000Hz?
1.3 Статическая емкость:6.5nf/m(20? RH<80%)?
1.4 Интенсивность свечения:70-130cd/m2(110V 1000HZ)?\ 110-180 сd/m2(110V 1000HZ)\
190-240 сd/m2(110V 1000HZ)
1.5 Потребляемая мощность:56mW/M (110V 1000HZ)?\ 80 mW/M (110V 1000HZ)\ 1.2W/(110V 1000HZ)
1.6 Срок службы(при рекомендованной температуре и влажности): 8000-9000 часов(100V 1KHz)?\ 8000-9000 часов(100V 1KHz)?\ 6000-7000 часов
1.7 Рабочая температура / относительная влажность:-30? +70?/RH<90%?
1.8 Рекомендованная температура и влажность :-20? +40?/RH<65%?
2.Базовые диаметры:Ф0.9? Ф1.3?Ф2.3?Ф3.2?Ф5.0
2.1 Максимальная длина : 100м/рулон
2.2 Возможно изготовление любого диаметра от 0.9mm до 6.0mm (Мин.партия: 500M)

Инструкция по электролюминесцентного провода
Схема подключения:

Контакты провода зачищаются следующим образом:
• снять первую оболочку (ПВХ),
• снять вторую, более тонкую оболочку.
Внимание! При снятии второго слоя ПВХ нельзя перерезать два тонких контактных провода, находящихся непосредственно на слое люминофора.
• счистить люминофор с основного токонесущего провода.
На один из контактов от блока питания надеть тонкую термоусадочную трубку.
Спаять два контактных провода с тем контактом от блока питания, на который не была надета термоусадочная трубка.
Спаять основной токонесущий провод с другим оставшимся контактом от блока питания.
На место спайки надеть термоусадочную трубку и усадить феном.
На общее место спайки надеть большую термоусадочную трубку и усадить её феном.
Другой конец провода просто изолируется термоусадочной трубкой.



ПОСЛЕДОВАТЕЛЬНОСТЬ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОЛЮМИНЕСЦЕНТНОГО ПРОВОДА СЕРИИ SF-«бегущий огонек»



Рис.A

1 2

1.На рисунке А схематически изображен эл.провод, желтая часть- центральная жила, 1 и 2- два токонесущих провода.



Рис.B

1 2 3 4 5 6

2. На рисунке В схематически изображена увеличенная центральная жила , которая состоит из шести тонких переплетенных проводов -1,2,3,4,5,6 покрытая люминофором.
3.Необходимо разделить шесть проводов сердечника на три группы. Условно разделим эти группы на желтый, красный и зеленый цвета, как показано на рис.С

Рис. C


Первая группа Вторая группа Третья группа два токонесущих
провода
Рис.D

A B C D E F G H I J K



На рис. D:
A -первая группа центральной жилы.
B -вторая группа.
C -третья группа.
D и E токонесущие провода.(как на обычном электролюминесц.проводе)
F,G,H,I контакты коннектора (цвета указанные на рис.D могут отличаться)
J- коннектор
4.Шаги по соединению:
Шаг 1:Соединяем D и E c I (таким же образом, как мы это делаем на обычном эл.проводе).
Шаг 2:удалить люминофор на 5мм с A,B,C.
Шаг 3:Соединяем А и Н. Затем пробуем подключить питание, если свечение есть, закрываем контакт термоусадочной трубкой
Шаг 4:Соединяем B с G Затем пробуем подключить питание, если свечение есть, закрываем контакт термоусадочной трубкой , если свечения нет, пробуем соединить В с F.
Шаг 5: согласно шагу 4, соединяем C с F, или C с G и пробуем подключить питание
Шаг 6:Проверяем работу всей цепи.
Изоляцию можно выполнять при помощи термоусадки или герметикам.
Подбор блоков питания Рекомендации по выбору блоков питания к Электролюминесцентным проводам.


 Маркировка

 Метраж, м

 Напряжение/Частота

 Тип провода

 E220V-972-A6D

 10 - 20

 110V / 1500 Гц

 ELF48S25(цвет)

 ELF02S32(цвет)

 ELF04S50(цвет)

ELF04S25(цвет)WP

 E220V-972-A4B

 15 - 30

 150V / 800 Гц

 ELF02S32(цвет)

 ELF04S50(цвет)

 E220V-972-A3B

 30 - 50

 150V / 800 Гц

 ELF02S32(цвет)

 ELF04S50(цвет)

 ISWL10F16BC (12V)

  5 - 15

  130V / 2000 Гц

 ELF48S25(цвет)

 ELF02S32(цвет)

 ELF04S50(цвет)

ELF04S25(цвет)WP

 ISWL30F16BC(12V)

 20-40

 130V / 2000Гц

 ELF02S32(цвет)

 ELF04S50(цвет)

CI-L3F25 (12V)

1-6

130V / 2500 Гц

ELF48S25(цвет)

ELF02S32(цвет)

ELF04S50(цвет)

ELF04S25(цвет)WP

1. В маркировке провода числа 25, 32, 50 обозначают диаметр провода 2,5; 3,2 и 5 мм.
2. Буквы в конце маркировки обозначают цвет провода:
L-Лайм
Y-Желтый
R-Красный
UM-Ультрамарин(синий)
G-Зеленый
BG-Сине-зеленый
W-Белый
O-Оранжевый
S-Розовый(малиновый)
P-Пурпурный(фиолетовый)
D-Кроваво-красный
3. ELF04S25(цвет)-WP "- WP" на конце маркировки провода обозначает, что провод супер-яркий водостойкий
4. На блоки питания подается следующая нагрузка:
А6D - 10-20 м (все диаметры обычного и супер-яркого провода)
А4B – 15-30 м (только диаметры 3,2 мм, 5 мм обычного провода)
А3B – 30-50 м (только диаметры 3,2 мм, 5 мм обычного провода)
5. Блоки питания А4B, А3B, используются только для обычного провода диаметром 3,2 мм и 5 мм.
6. Блок питания А6D используется для супер-яркого провода 2,5 мм и 5 мм, а также
для обычного провода

7.Запрещается :
-использование на улице блока питания
-подключение провода длинной, выходящей за допустимые пределы.
Пренебрежение данными требованиями влечет неисправность провода или блока питания.
